Befestigung der Top-Mounted - Version
Bitte prüfen Sie vor der Montage zunächst grundsätzlich, welche Position Ihr Beiboot bzw. Jetski –
und damit auch unsere Beibootauflagen – auf der Plattform einnehmen soll.
Stellen Sie sicher, dass die gewünschten bzw. erforderlichen Abstände, beispielsweise für
Durchgänge oder zum Öffnen von Türen oder Klappen (z. B. Crewkabine, Motorraum etc.), in der
gewählten Position eingehalten werden können.
Darüber hinaus empfehlen wir zu berücksichtigen, dass sich die angegebene maximale
Hebekapazität Ihrer hydraulischen Badeplattform möglicherweise auf eine mittig in Längsrichtung
aufliegende Last bezieht. Wird das Beiboot weiter achtern positioniert, kann sich die effektive
Trag- und Hubkraft der Badeplattform entsprechend reduzieren.

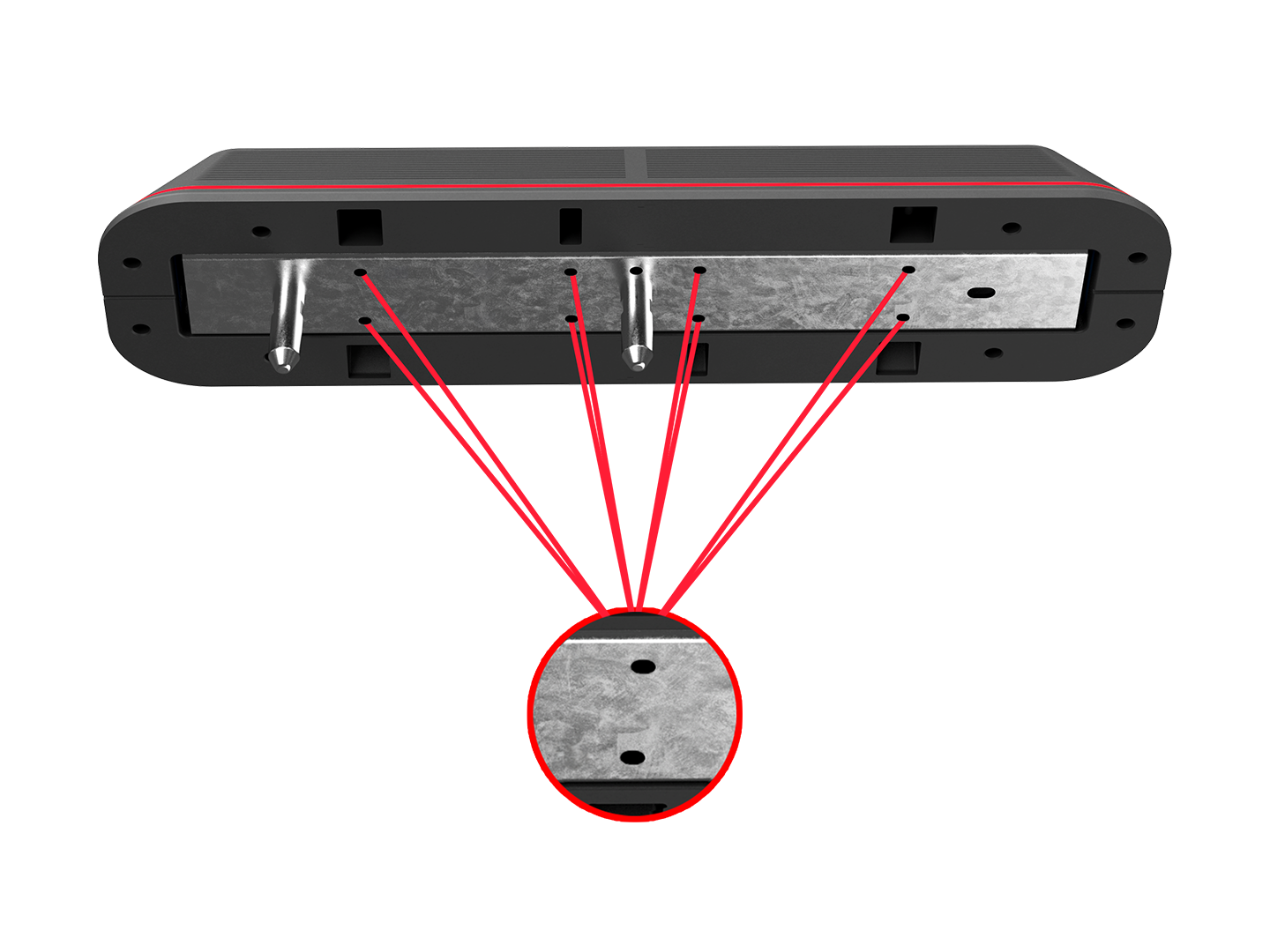

Befestigungslöcher im Unterteil zum Anschrauben der Bauteile auf Badeplattform.
Es sind mindestens 8 von 10 Befestigungsstellen zu verschrauben.
Zu verwenden sind geeignete Schrauben mit mindestens 5mm Durchmesser und ausreichender Länge!

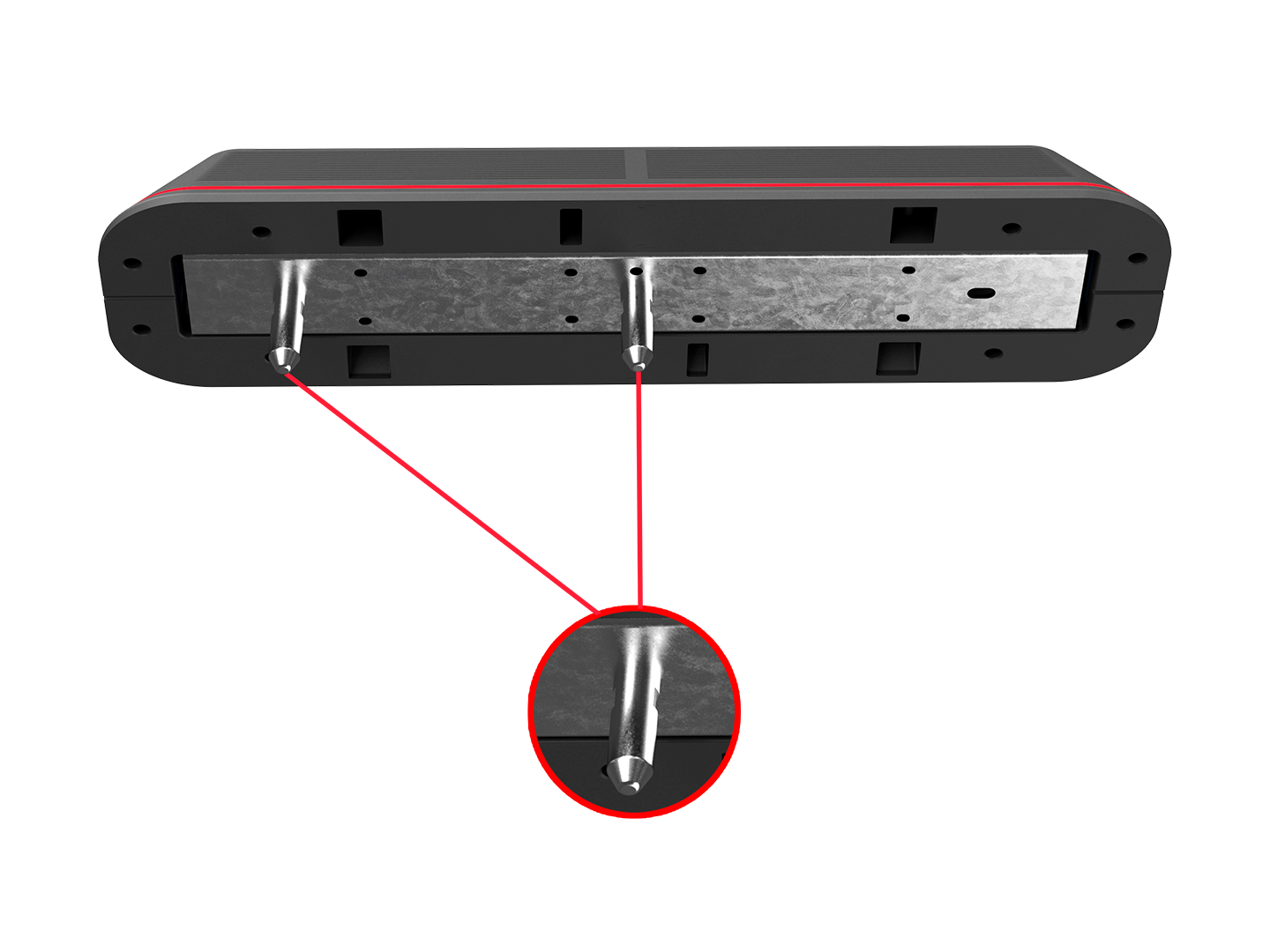

Alternative Befestigungsmöglichkeit (zusätzlich Buchsen erforderlich)
Bolzendurchmesser: 14,5mm
Bolzenlänge: 40mm
Bolzenabstand: 160mm oder 320mm

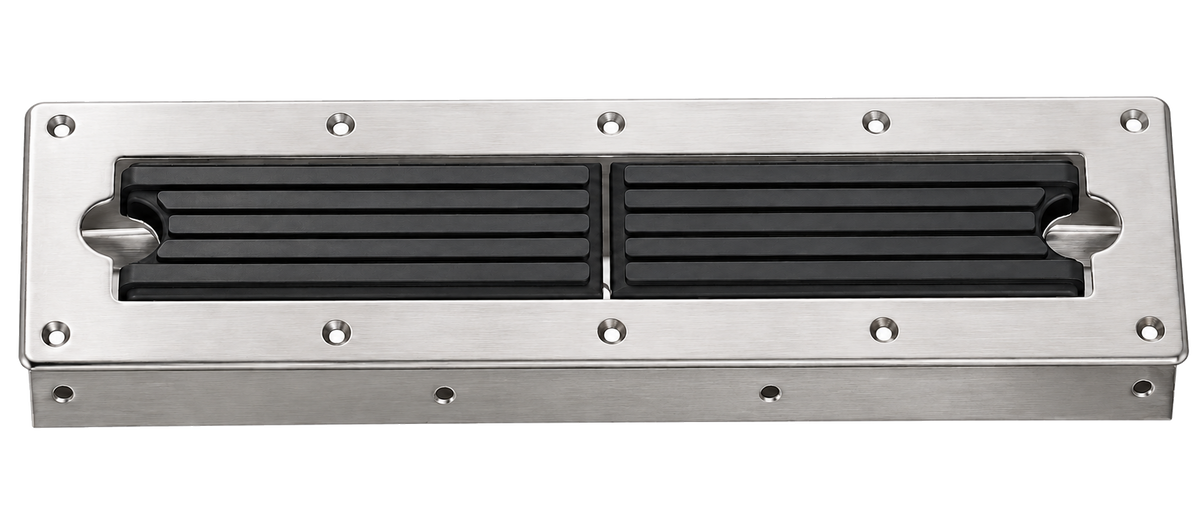

Befestigung der Integrierten- Version
Einbau in die Badeplattform
Bitte prüfen Sie vor der Montage zunächst grundsätzlich, welche Position Ihr Beiboot bzw. Jetski –
und damit auch unsere Beibootauflagen – auf der Plattform einnehmen soll.
Stellen Sie sicher, dass die gewünschten bzw. erforderlichen Abstände, beispielsweise für
Durchgänge oder zum Öffnen von Türen oder Klappen (z. B. Crewkabine, Motorraum etc.), in der
gewählten Position eingehalten werden können.
Darüber hinaus empfehlen wir zu berücksichtigen, dass sich die angegebene maximale
Hebekapazität Ihrer hydraulischen Badeplattform möglicherweise auf eine mittig in Längsrichtung
aufliegende Last bezieht. Wird das Beiboot weiter achtern positioniert, kann sich die effektive
Trag- und Hubkraft der Badeplattform entsprechend reduzieren.
Vor dem Einbau ist ausserdem zu prüfen, ob und in welcher Form die jeweilige Badeplattform für die Aufnahme unserer Beibootauflagen ausgeschnitten werden kann, ohne ihre Struktur übermäßig zu schwächen. Ist die verbleibende Struktur nach dem Ausschnitt nicht ausreichend tragfähig, muss die Badeplattform entsprechend verstärkt werden.
Achten Sie darauf, die Ausschnitte nicht zu klein oder zu groß auszuführen. Die Ausschnitte müssen entweder komplett durch die Plattform gehen oder es muss dafür gesorgt werden, dass stehendes Wasser in den Auflagen abfließen kann.
Zu verwenden sind pro Auflage 10 geeignete Schrauben mit 5mm Durchmesser und ausreichenderLänge.
